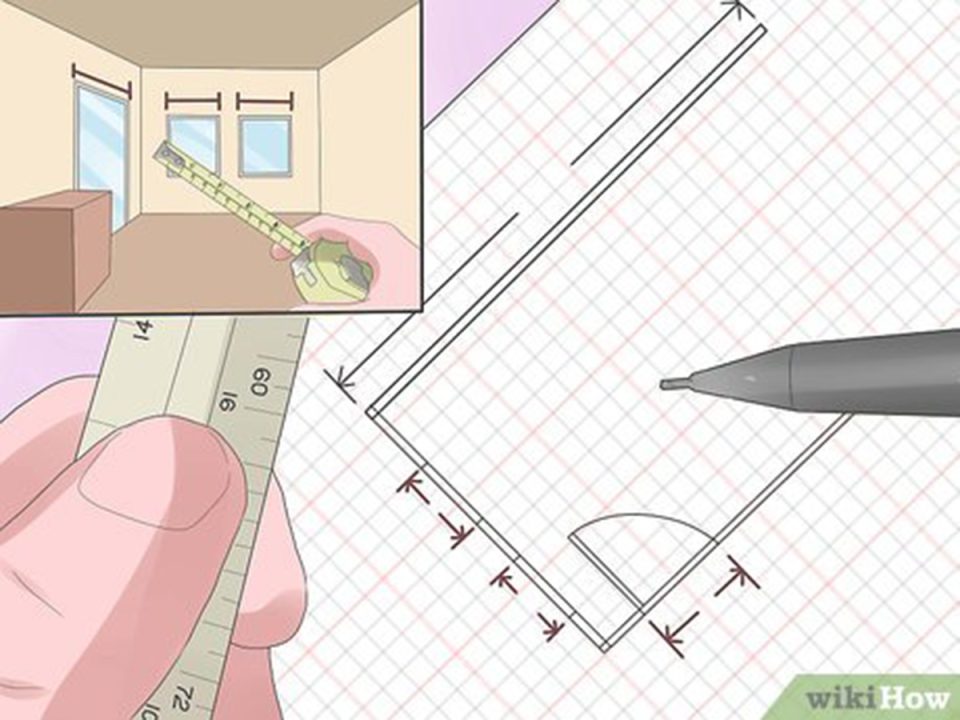

الطرق اليدوية لقياس أبعاد الرسم
نقدم لكم الطرق اليدوية لقياس أبعاد الرسم، وقياس أبعاد الرسم بالطرق اليدوية هو أساس العمل في الهندسة، العمارة، والفنون، وهو مهارة ضرورية للتأكد من دقة النسخ أو نقل التصميم من الورق إلى الواقع (أو العكس).
قد يهمك:
الطرق اليدوية لقياس أبعاد الرسم
1. استخدام أدوات القياس المباشرة (Direct Measurement Tools)
هي الطرق الأكثر شيوعاً ودقة في الهندسة اليدوية، وتعتمد على أدوات مدرجة:
المسطرة العادية (Ruler):
تستخدم لقياس الخطوط المستقيمة مباشرة بالمليمتر أو السنتيمتر.
المسطرة القياسية/المقياس المثلثي (Scale Ruler):
أداة أساسية للمهندسين والمعماريين، وتحتوي على عدة أوجّه، كل وجه يمثل مقياس رسم مختلف (مثل 1:50 أو 1:100).
تسمح بقراءة الأبعاد الحقيقية مباشرة من الرسم دون الحاجة لإجراء عمليات حسابية لتحويل المقاييس.
الفرجار المقسم (Dividers):
أداة ذات سنّين مدببين (بدون قلم)، يُثبت السن الأول عند بداية البعد والسن الثاني عند نهايته، ثم يُنقل الفرجار بنفس فتحته إلى مسطرة مدرجة لقراءة القياس بدقة، وهي ممتازة للمساحات الضيقة أو الخطوط المنحنية.
2. طريقة القياس النسبي بالعين والقلم (Sight-Size / Proportional Measurement)
تُستخدم هذه الطريقة بكثرة في الرسم الفني والتشكيلي عند نقل أبعاد مجسم حقيقي أو مشهد طبيعي إلى الورقة:
تقنية إبهام اليد والقلم:
1. متد ذراعك بالكامل أمام عينيك مع إغلاق عين واحدة.
2. امسك قلماً بشكل عمودي واستخدم قمة القلم لتحديد نقطة البداية للمجسم.
3. حرك إبهامك على جسم القلم لتحديد نقطة النهاية.
4. استخدم هذه المسافة (من قمة القلم إلى إبهامك) كـ “وحدة قياس موحدة” للمقارنة بين أبعاد الأجزاء المختلفة (مثل: معرفة كم “رأس” يساوي طول الجسم بالكامل).

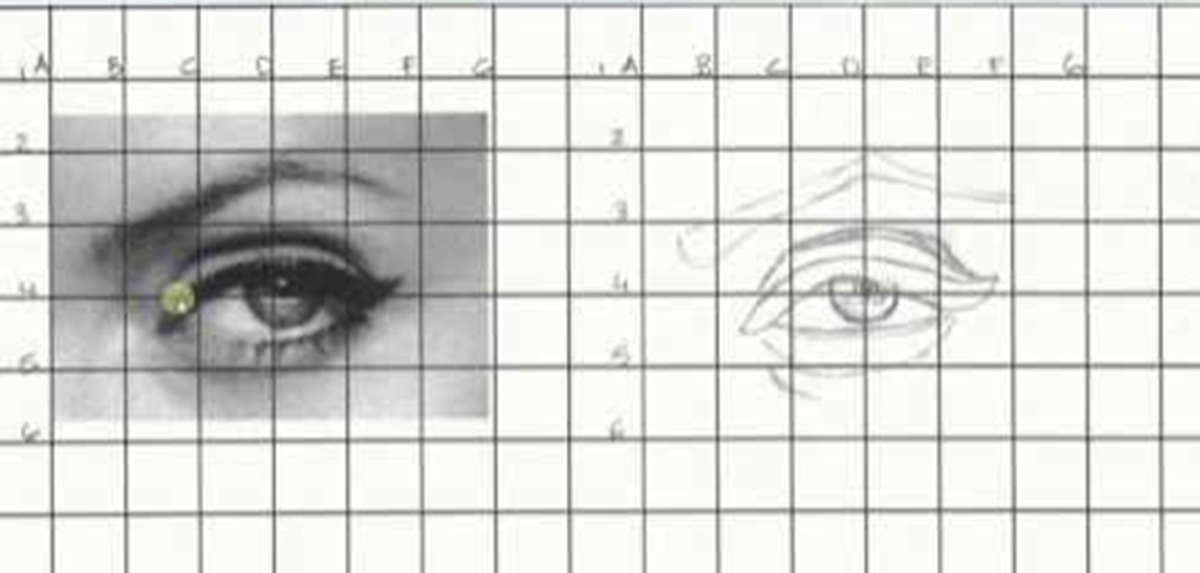

3. طريقة الشبكة التربيعية (Grid System)
تُستخدم هذه الطريقة اليدوية لنقل الرسومات وتكبيرها أو تصغيرها بدقة عالية مع الحفاظ على الأبعاد والنسب:
يتم رسم شبكة من المربعات المتساوية (مثلاً 2 \times 2 سم) بقلم رصاص خفيف فوق الرسم الأصلي.
يتم رسم شبكة مماثلة (بنفس العدد من المربعات) على ورقة الرسم الجديدة (ويمكن تكبير حجم المربعات إذا رغبت في تكبير الرسم).
يقوم الرسام بنقل الخطوط الموجودة في كل مربع في الرسم الأصلي إلى المربع المقابل له في الورقة الجديدة، مما يضمن ثبات الأبعاد الإجمالية ونسب الرسم بدقة.

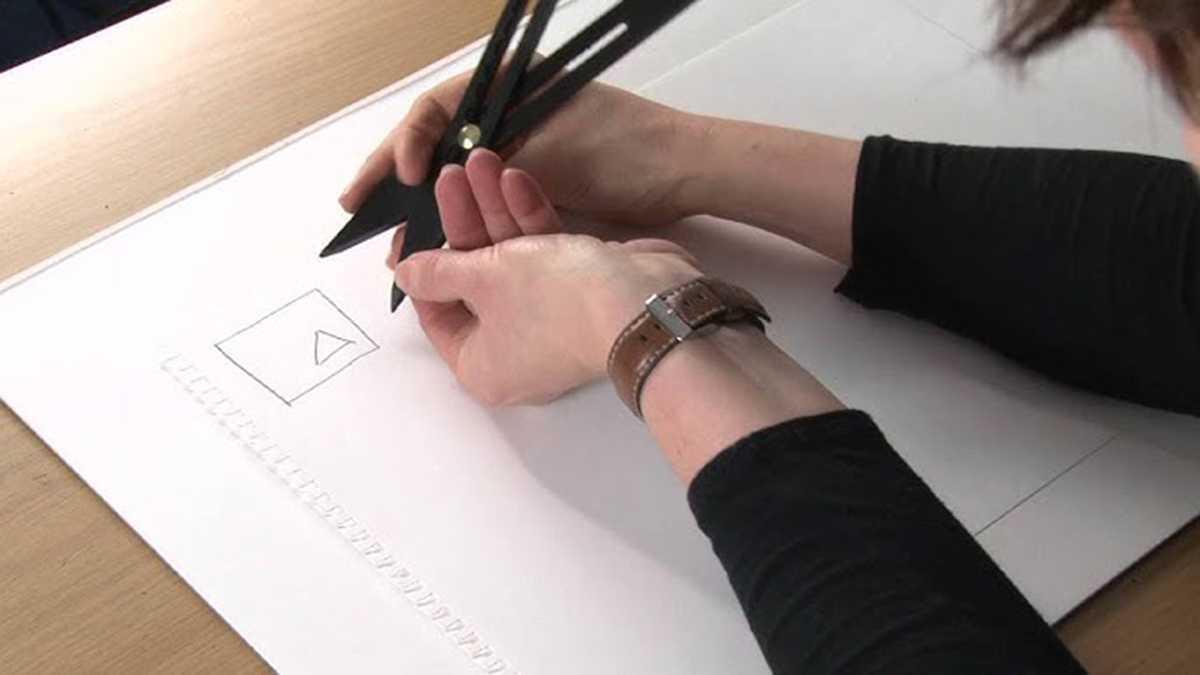

4. استخدام الفرجار التناسبي (Proportional Divider)
هو أداة يدوية متطورة تشبه حرف (X)، تحتوي على محور متحرك في المنتصف وسنون مدببة من الطرفين:
عند فتح الطرف الصغير لقياس بُعد معين على الرسم، يفتح الطرف الكبير تلقائياً بنسبة محددة (مثل الضعف أو ثلاثة أضعاف).
تُسهل هذه الأداة قياس الأبعاد ونقلها يدوياً مع التكبير أو التصغير الفوري دون الحاجة للحساب اليدوي.
5. قياس المنحنيات والأشكال غير المنتظمة
إذا كان الرسم يحتوي على مسارات منحنية يصعب قياسها بالمسطرة المستقيمة، تُستخدم الطرق التالية:
طريقة الخيط (Thread Method):
يتم وضع خيط مرن بدقة فوق المسار المنحني في الرسم، ويُعلم مكان النهاية، ثم يُفرد الخيط على مسطرة مستقيمة لمعرفة الطول الفعلي للمنحنى.

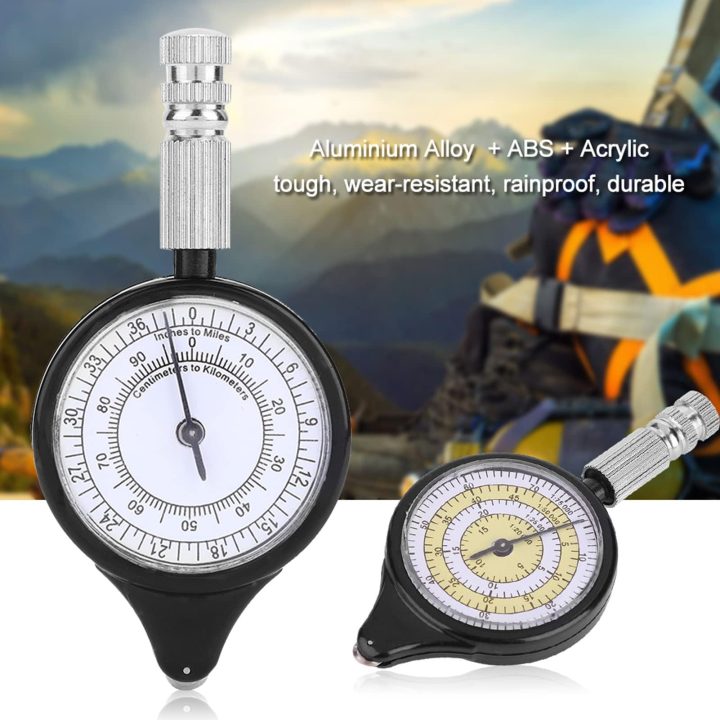

عجلة القياس اليدوية الصغيرة (Curvimeter / Map Measurer):
أداة يدوية صغيرة تحتوي على عجلة مسننة ومؤشر، يتم تمرير العجلة فوق المنحنى، ويقوم العداد بقراءة المسافة مباشرة بناءً على عدد دورات العجلة
